文 | 春梅狐貍
5月20日，中國絲綢博物館采用復原的老官山提花機來復制五星錦獲得成功，銘文：五星出東方利中國誅南羌四夷服單于降與天無極。機用10740根經線、84片紋綜、2片地綜。項目得到國家文物局羅靜、新疆文物局李軍、北京大學教授齊東方高度評價。漢機織漢錦，原機具、原工藝、原技術復制是最高境界。
有很多人會疑惑，“五星出東方利中國”錦才復制成功么？我怎么都看見某寶都賣了好幾年了！
▲某寶上的“五星”錦商品
這里就要畫個重點了，這次是“漢機織漢錦”！什么意思呢？就是復原漢代織機，然后用復原的織機來復制漢錦。不是用現有其他織機進行的仿制，更不是圖案仿制，所以意義才重大。
關于漢錦（經錦）的部分介紹見《絲綢向西，紋樣向東——從經錦到緯錦 | 讀書筆記》
求錘得錘的老官山漢墓
這個墓真的很神奇！！
漢錦織物雖然出土很多，但是漢代織機從畫像石上看，都是非常簡單的織機，與漢錦的技術水平不怎么相匹配。盡管猜想一直有，也有人成功用束綜織機（就是織云錦、宋錦的那種）做出過漢錦（經錦），但是這個問題就像古人畫好了一個目的地，你坐車也能到，你走路也能到，但是沒有考古發現你就是猜不到古人是怎么過去的。
學者們猜啊猜，論證啊論證，誰都說服不了誰，直到2013年老官山漢墓（考證約為西漢景武時期）出土了織機模型（這個墓很新了，還沒看到正式完整的報告）。這個墓超級神奇，不僅有織機模型，還有經絡小人偶，還有失傳的醫術，里面居然還有醫馬的獸醫書！
▲老官山漢墓
最近看到網上又有人鼓吹出土文物無用論，趕緊去拜拜老官山漢墓，這個墓簡直是大型學術求錘得錘現場啊！
古人，你騙我！
在老官山漢墓發現之前，漢錦（經錦）到底是怎么織造的，說啥都有，偏偏這個答案誰都沒猜到，但是又好像很多答案都跟他沾了個邊。（這個好玩，以后專門寫一篇）
之前比較主流的說法，是多綜多躡機。綜是提壓經線的裝置，綜的多少就決定的經向圖案循環的大�。卉b是控制綜的踏板。一個踏板控制一個綜，多綜多躡機就是很多踏板和很多綜片了。
目前我國現存的多綜多躡機是織花邊的丁橋織機。這個名字聽起來像地名，其實是它踏板的特殊結構的名字，因?yàn)樘ぐ逄嗔�，容易踩錯，就在上面裝錯開的竹釘。丁橋織機雖然是織花邊的，但是機子不小，因?yàn)樗ぐ宥喟�。以丁橋織機為原型放大假想的可以織漢錦（經錦）的多綜多躡機，就出現了一個問題，羅群（←喜歡織機的一定要去搜這個名字的論文）計算認為踏板會不受力得扭曲斷裂，而且非常費力。

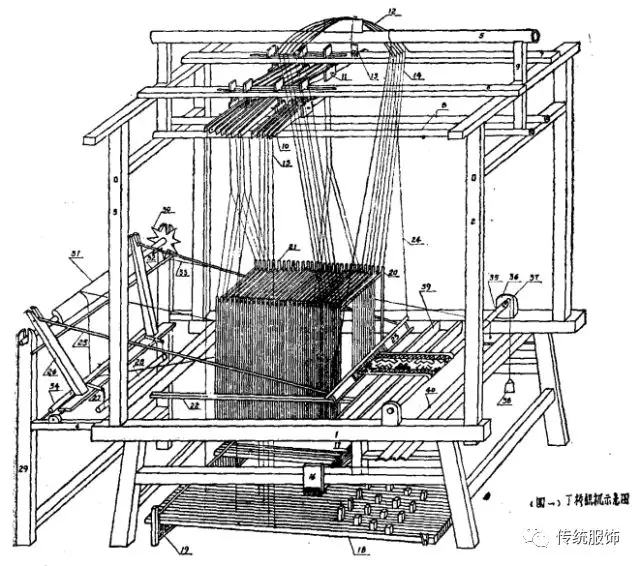

▲丁橋織機
結果出土的根本就不是一個多綜多躡機，它多綜但是少躡。為什么一開始學者們這么肯定它是多躡呢？因?yàn)槲墨I(xiàn)誤導了……
霍光妻遺淳于衍蒲桃錦二十四匹，散花綾二十五匹。綾出鉅鹿陳寶光家。寶光妻傳其法，霍光召入其第，使作之。機用一百二十躡，六十日成一匹，匹值萬錢。
——《西京雜記》
120個踏板，這機子得多寬��！
充滿智慧的漢錦織機
老官山漢墓出土的是四臺織機模型，需要測算放大比例，然后再研究運作機制才行。這次，古人沒唬人了，這個小模型的運作原理比之前大家猜想的都要符合漢錦（經錦）的織造，本來人家就是雞和蛋的關系嘛！
▲老官山漢墓織機模型
這四臺織機模型，有一個統一的機制，就是通過上面的一個齒梁來選綜。
▲織機最上面的那根就是齒梁
▲翻拍絲博的織機原理動畫（覺得復雜的可以看下面那個真人演示）
還記得綜是啥么？綜是提壓經線的裝置，多綜多躡是用踏板來選綜，一個踏板一個綜，后來的云錦宋錦織機用束綜，就是機子上面坐著一個人拉動線綜（早期是木框綜片）。
老官山漢墓織機還是用木框綜片，但是需要的數量很多，使用多躡就很不現實，所以織機上面就做了一個齒梁，齒梁通過一個裝置推動它移動（對準需要提升的綜）。
▲圖片出自羅群《成都老官山漢墓出土織機復原研究》
然后專門有一個踏板來控制綜的提升，達到了省躡的目的。
▲右邊那個比較粗的就是用于控制齒梁選綜的踏板
說起來特別簡單的原理，但是枯想是真的很難和古人想到一個腦洞里去。
▲中國絲綢博物館真人演示的織造過程（解說文字是我后期自己加的）
雖然只有四個模型，但按照羅群在《成都老官山漢墓出土織機復原研究》里分析的，又可以分為兩種方式，中國絲綢博物館織造館里的兩臺都是同一種“滑框式”，另外還有一種被命名為“曲柄連桿式”。
▲“滑框式”，圖片出自羅群《成都老官山漢墓出土織機復原研究》
▲“曲柄連桿式”，圖片出自羅群《成都老官山漢墓出土織機復原研究》
上面的看不懂沒關系，因?yàn)榱_群通過分析它們各自的原理得出了一個古人智慧閃閃發光的結論：
“滑框式”可以做循環比較大的圖案（綜片多），但是操作上不夠省力；
“曲柄連桿式”可以做循環小的（綜片少），但是操作省力。
 |
