xxxx免费|精品日本一区二区三区|中文字幕簧片|国产视频第三页,蜜桃精品视频,yp在线观看视频网址入口,a级在线观看免费

 隨著軟裝行業(yè)的發(fā)展，室內(nèi)裝飾面料開(kāi)始逐漸突破傳統(tǒng)平整的布面效果，向三維空間發(fā)展，其所帶來(lái)的立體效果給消費(fèi)者以個(gè)性和美的享受[1]。織物要在表面產(chǎn)生凹凸效果，可通過(guò)植絨、割絨和提花等方法來(lái)實(shí)現(xiàn)[2]。凹凸提花織物不僅可以增加織物花型的立體感、厚度、重量和保暖性[3],而且立體的造型常常給人以美的視覺(jué)享受，常被應(yīng)用于毛織物和裝飾織物設(shè)計(jì)中。

通�？椢镞_(dá)到凹凸效果有4種設(shè)計(jì)方法，分別為：織造法、后處理法、填芯法、回縮法[4]，但每種方法都存在一定的缺陷。如織造法是通過(guò)使用兩個(gè)經(jīng)軸將上下兩層經(jīng)紗分組，分別采用積極送經(jīng)和消極送經(jīng)兩種形式，使布面呈現(xiàn)凹凸花紋效果。目前電子提花機(jī)主要以單經(jīng)軸的電子提花機(jī)為主，這在一定程度上縮小了織造法的使用范圍。后處理法主要為化學(xué)處理和機(jī)械軋制，該方法處理過(guò)的面料凹凸效果單調(diào)不耐久，達(dá)不到豐富的設(shè)計(jì)效果。填芯法的原理是將面料分為花部和地部，為使織物表面的主體圖案呈現(xiàn)飽滿立體的效果，在花部采用雙層結(jié)構(gòu)并在表里層之間填入1組相對(duì)較粗的填芯紗，在地部則采用接結(jié)結(jié)構(gòu)襯托花部[5]，填芯法相對(duì)其他方法來(lái)說(shuō)在牢固性和凸凹效果方面較好�；乜s法是通過(guò)在織物表組織下使用高收縮絲并對(duì)其進(jìn)行高溫處理使該紗線預(yù)熱收縮，此時(shí)高收縮絲與其他紗線原料形成回縮性的差異，從而導(dǎo)致織物表面凸起[6]，回縮法極易出現(xiàn)布面不平整的現(xiàn)象。為了生產(chǎn)出凸凹效果更加明顯，牢固性更好的凸凹提花織物，本文將填芯法與回縮法相結(jié)合，利用填芯法的填充效果和收縮絲的收縮效果，生產(chǎn)出具有穩(wěn)固的凹凸效果的提花織物。

填芯回縮凹凸提花織物設(shè)計(jì)原理



填芯法是通過(guò)在表里層之間填入一組相對(duì)較粗的紗線，在地部則采用接結(jié)結(jié)構(gòu)，從而使織物的地部和花部呈現(xiàn)出凹凸效果。其通常由兩組經(jīng)(表經(jīng)、襯經(jīng))和三組緯(表緯、填芯緯、襯緯)構(gòu)成，因此該方法設(shè)計(jì)下的凹凸提花織物屬于永久性凹凸花紋。織物表層(地經(jīng)和地緯)一般選擇質(zhì)量較好且能突出設(shè)計(jì)特點(diǎn)的紗線，因?yàn)槠渲苯記Q定了織物的外觀視覺(jué)效果。其中地經(jīng)可選用光澤較好的細(xì)長(zhǎng)絲作為地經(jīng)，從而增加織物的光澤度。地緯可以選用普通的滌綸絲或錦綸絲在布面起顯色作用。同時(shí)填芯緯因其決定著主體花紋的凸起程度，一般采用多股合并且成本較低的粗紗，在增加織物抗壓能力的同時(shí)避免織物過(guò)硬。



回縮法是通過(guò)利用幾種原料之間回縮性的差異，來(lái)塑造織物表面的凹凸效果。即表層選用能較好體現(xiàn)織物外觀效果但沒(méi)有收縮性能的紗線(如人造絲、桑蠶絲、花式紗線等)，而里層使用具有熱收縮性能的高收縮合成纖維(如錦綸絲、滌綸絲)�；乜s法凹凸提花織物有經(jīng)凹凸提花織物、緯凹凸提花織物、經(jīng)緯凹凸提花織物3種。但考慮到機(jī)器設(shè)備的高速生產(chǎn)條件以及高產(chǎn)量要求，緯凹凸提花織物更能適應(yīng)市場(chǎng)的需求。



本文是將填芯紗和高收縮絲作為緯紗織入織物中，利用填芯紗的填充效果和高收縮絲的收縮性能，通過(guò)設(shè)計(jì)雙層組織從而使織物表面呈現(xiàn)不同程度的凹凸效果�？椢锝Y(jié)構(gòu)為雙層空心袋織結(jié)構(gòu)，選用2組常規(guī)經(jīng)紗與5組常規(guī)顯色緯紗、1組填芯紗、1組彈性紗交織。



本凹凸提花壁掛織物中的一部分呈現(xiàn)凸起效果，而另一部分呈現(xiàn)平整效果。在織物表面呈現(xiàn)凸起的色塊圖案部分，是將表層經(jīng)紗與其中1組或2組顯色緯紗交織形成表層結(jié)構(gòu)、里層經(jīng)紗與高收縮絲交織形成里層結(jié)構(gòu)，剩下的顯色緯紗與填芯緯均以浮長(zhǎng)的形式填充在表里層之間。以織物中的淺藍(lán)色花部為例，色組織剖面圖片段如圖1所示。在織物表面平整的色塊圖案區(qū)域，將表層經(jīng)紗同時(shí)與一組顯色緯和收縮緯交織形成表層結(jié)構(gòu)，填芯紗和其他緯紗以共口形式與里層經(jīng)紗交織形成里層結(jié)構(gòu)，然后，再用收縮絲將表里層接結(jié)。以織物中的灰色地部為例，色組織剖面圖片段如圖2所示。

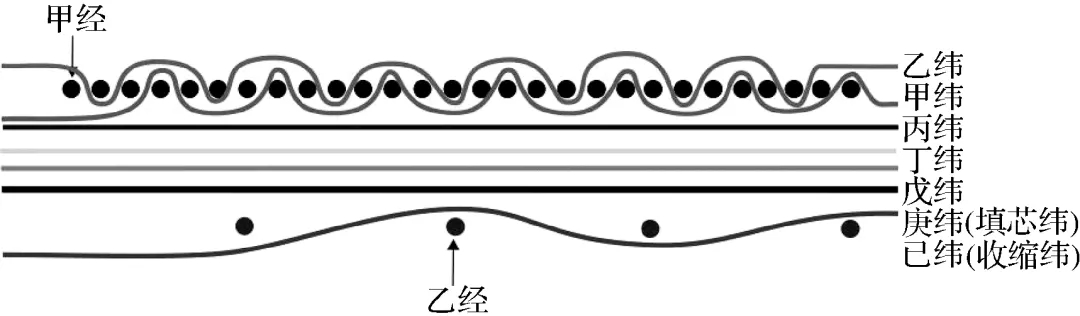

圖1 花部色組織剖面圖片段

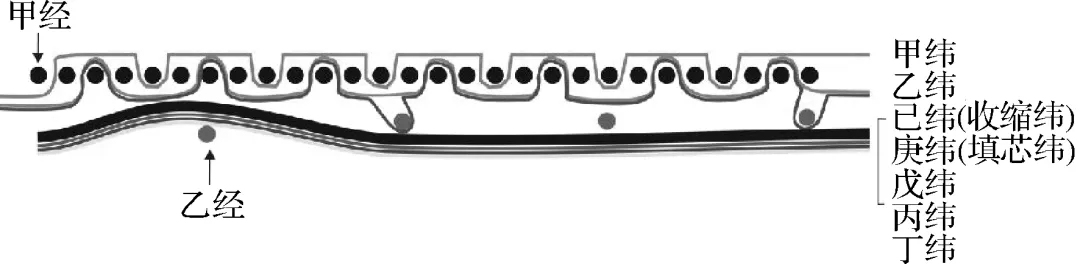

圖2 地部色組織剖面圖片段



本文織物共呈現(xiàn)12種不同的顏色，主要是單色緯或者雙色緯與表經(jīng)交織得到。單色緯與表經(jīng)交織，得到的織物顏色為單色緯紗的顏色，比如黑色組織就是由黑色緯紗與表經(jīng)通過(guò)2枚11飛緯緞交織得到，色組織剖面圖片段如圖3所示；而雙色緯與表經(jīng)交織得到的織物顏色則是兩種緯紗交織后的顏色，比如，棕色組織的顏色是由黑色緯紗和黃色緯紗與白色表經(jīng)通過(guò)4枚緯斜紋過(guò)渡而來(lái)，色組織剖面圖片段如圖4所示。



圖3 單色緯色組織剖面圖片段

圖4 雙色緯色組織剖面圖片段

紋樣的紋織工藝



2.1 紋樣制作



本文選擇抽象風(fēng)景畫(huà)“榕樹(shù)與海”來(lái)進(jìn)行凹凸效果織物的產(chǎn)品開(kāi)發(fā)。通過(guò)紋織CAD打開(kāi)現(xiàn)有圖像，利用圖像處理功能將圖像中隱藏的細(xì)小雜色進(jìn)行清除處理，在保證圖片效果的前提下盡量減少顏色數(shù)量，降低工藝復(fù)雜度[7]。對(duì)掃描出的圖像進(jìn)行選色，色彩差別不大的圖像可采用自動(dòng)選色。選色完成后對(duì)掃描圖像進(jìn)行分色。圖像經(jīng)處理后保留12種純色，處理完成之后的意匠圖如圖5所示。圖5的色塊中，2號(hào)灰色和3號(hào)白色為織物表面平整部分，代表圖案中的背景部分，而1號(hào)黑色和其他彩色色塊為織物中的凸起部分，代表風(fēng)景畫(huà)中蒼勁的樹(shù)干和枝干上的點(diǎn)點(diǎn)繁花。與普通的平面壁畫(huà)相比，凹凸提花織物的表面圖案具有浮雕狀聳立效果，增添織物本身的觀賞性、趣味性和裝飾性,也因此成為市場(chǎng)上一款高科技含量、高趣味性、高附加值的“三高”紡織品[8]。

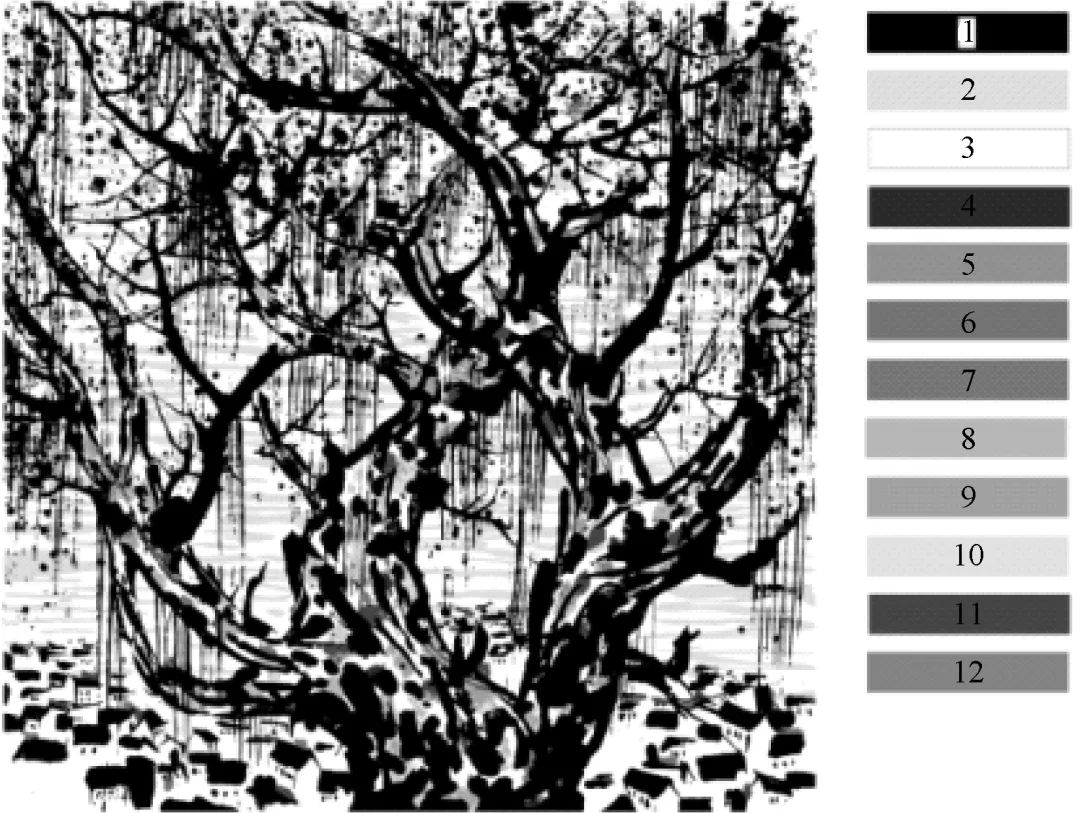

圖5 凹凸織物意匠圖

2.2 紗線原料的選擇

織物結(jié)構(gòu)為空心袋組織，選用2組常規(guī)經(jīng)紗與5組常規(guī)顯色緯紗、1組填芯紗、1組彈性紗交織。表經(jīng)、表緯紗采用較好的原料，里經(jīng)、里緯和芯緯可采用質(zhì)量一般的紗線[3]。為了使凸起色塊部分明顯且色彩明朗，表經(jīng)(甲經(jīng))和里經(jīng)(乙經(jīng))選用8.33 tex白色滌綸加捻絲。為了更好地呈現(xiàn)圖案中生動(dòng)逼真的效果，同時(shí)使織物表面富有色彩和光澤，選用33.33 tex有光滌綸低彈絲作為5組常規(guī)顯色緯紗，顏色分別選用：黑色甲緯，藍(lán)色乙緯，綠色丙緯，黃色丁緯和紅色戊緯，分別對(duì)應(yīng)意匠圖中的黑色，藍(lán)色，綠色，黃色和紅色部分，意匠圖中的灰色，棕色，淺棕色，淺藍(lán)色，淺黃色和淺紅色則是通過(guò)上述紗線交織和顏色過(guò)渡得到。為使布面富有光澤，凸起色塊部分明顯，選用222.22 tex的白色雪尼爾紗(庚緯)作為填芯紗，同時(shí)為使布面收縮緊密且效果穩(wěn)固，選用33.33 tex的白色腈綸高收縮絲(己緯)作為高收縮絲。

2.3 表里經(jīng)排列比及經(jīng)緯密設(shè)置

為使織物表層緊密厚實(shí)不露底，織物凸起部分的里層高收縮絲能順利收縮，且避免織物緯密度過(guò)大造成織造困難，表里層經(jīng)線的排列比選為7∶1，5組常規(guī)顯色緯紗(甲緯、乙緯、丙緯、丁緯、戊緯)，彈性收縮絲(己緯)，填芯紗(庚緯)的排列比為4∶4∶4∶4∶4∶1∶1。同時(shí)，為確保織物的緊密厚實(shí)及細(xì)膩效果，選用高經(jīng)密和高緯密來(lái)進(jìn)行織物的設(shè)計(jì)，總經(jīng)密設(shè)計(jì)為109.7根/10 cm,其中表經(jīng)密度為96根/10 cm，里經(jīng)密度為13.7/10 cm�？偩暶苓x擇119.6根/10 cm，那么5組常規(guī)顯色緯紗的密度為20根/10 cm，彈性收縮絲與填芯紗的密度為5根/10 cm。

2.4 組織設(shè)計(jì)

形成高花織物的方法，以采用重經(jīng)、重緯和雙層袋組織結(jié)構(gòu)為基礎(chǔ)[4]。本文選擇空心袋(又名雙層袋)組織為基本組織進(jìn)行設(shè)計(jì)。為了使織物表面色彩明朗且成品織物表面緯浮長(zhǎng)的長(zhǎng)度控制在較小范圍(一般為3 mm以內(nèi))，選擇28枚緯緞作為表組織，在同一色系的不同顏色深度表現(xiàn)上，選擇4枚緯斜紋來(lái)進(jìn)行過(guò)渡。同理，地部的經(jīng)面組織選用5枚經(jīng)緞。而對(duì)于里層組織，基于里經(jīng)密度和里緯密度相對(duì)較小，主要選擇平紋來(lái)對(duì)收縮絲稍作固定。但在織物表面不需要凸起的部分，由于高收縮絲的接結(jié)，為避免織物過(guò)于繃緊，選擇4枚經(jīng)斜紋作為里層組織。為使織物表面經(jīng)緯交織點(diǎn)均勻美觀，本文對(duì)表層的組織飛數(shù)進(jìn)行測(cè)試和選擇，最終選擇11飛。12個(gè)組織的組織片段圖如表1所示。

組織圖片段中：

表示甲經(jīng)、乙經(jīng)與甲緯交織的經(jīng)組織點(diǎn)

表示甲經(jīng)、乙經(jīng)與乙緯交織的經(jīng)組織點(diǎn)

表示甲經(jīng)、乙經(jīng)與丙緯交織的經(jīng)組織點(diǎn)

表示甲經(jīng)、乙經(jīng)與丁緯交織的經(jīng)組織點(diǎn)

表示甲經(jīng)、乙經(jīng)與戊緯交織的經(jīng)組織點(diǎn)

表示甲經(jīng)、乙經(jīng)與己緯交織的經(jīng)組織點(diǎn)

表示甲經(jīng)、乙經(jīng)與庚緯交織的經(jīng)組織點(diǎn)。

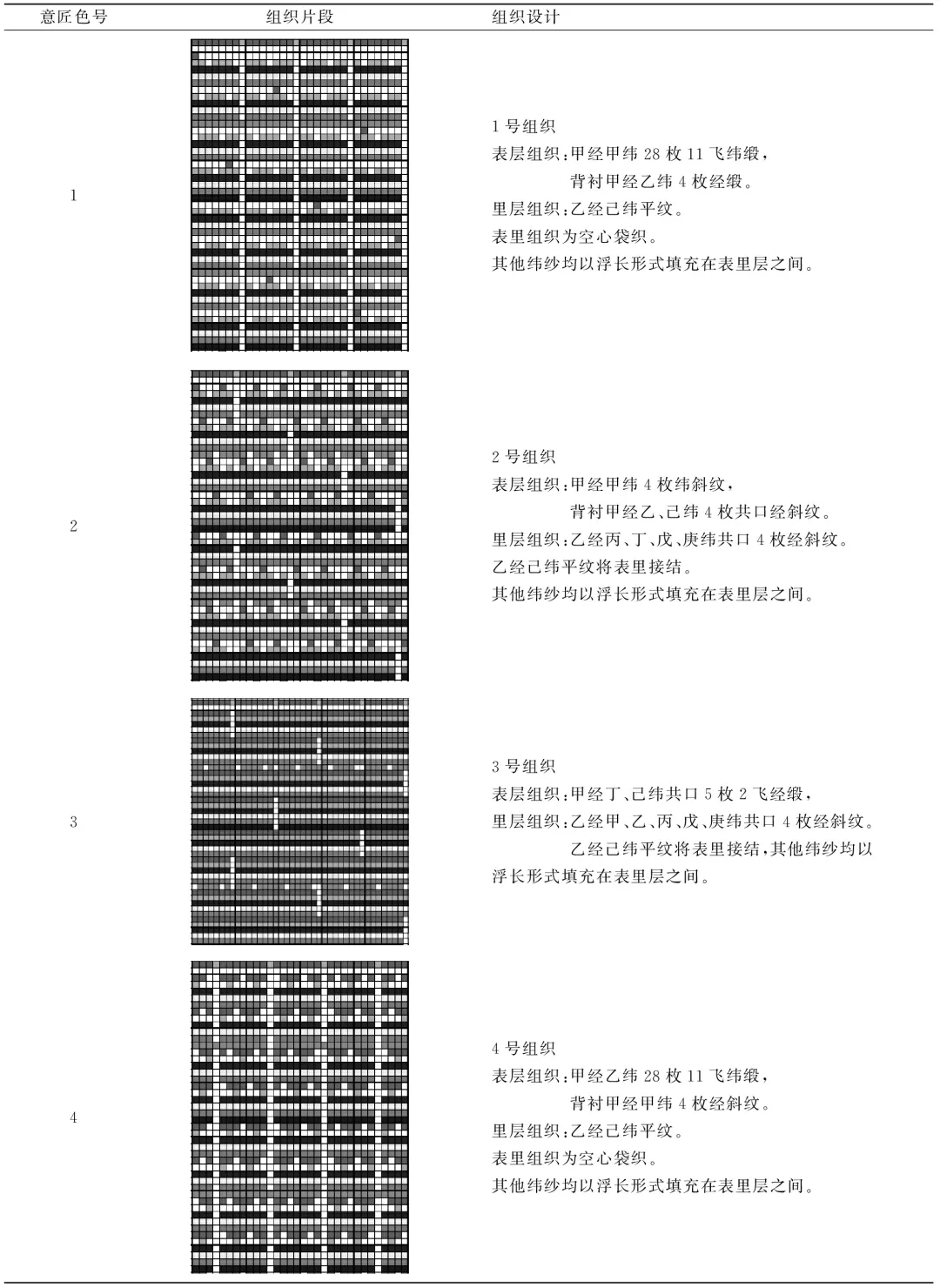

表1 12個(gè)組織的組織片段圖

（續(xù)表）

（續(xù)表）



2.5 織物規(guī)格

織物的織造規(guī)格工藝單如圖6所示。

圖6 抽象風(fēng)景畫(huà)凹凸提花壁掛織物工藝單

2.6 建立緯紗排列信息

確定緯紗信息排列比，本次設(shè)計(jì)的雙層組織有7組緯，按照展緯的方法投緯，甲緯∶乙緯∶丙緯∶丁緯∶戊緯∶己緯∶庚緯=4∶4∶4∶4∶4∶1∶1，投緯順序?yàn)榧滓冶�丁戊甲乙丙丁戊己甲乙丙丁戊甲乙丙丁戊庚�?/span>


成品效果

織物完整呈現(xiàn)了抽象風(fēng)景畫(huà)“榕樹(shù)與海”中的景色，整幅畫(huà)面色彩亮麗，鮮艷的花朵和蒼勁的大樹(shù)爭(zhēng)奇斗艷，同時(shí)織物表面色塊凸起的高度隨著塊面面積大小的不同而不同。經(jīng)過(guò)測(cè)量，其中橫向直徑為2 mm左右的色塊，凸起高度在1 mm左右；橫向直徑為40mm左右的色塊，凸起高度為15 mm左右。以此類推，織物表面凸起的高度隨著色塊塊面的增大而增大。凸起部分與平整部分形成對(duì)比，從而使整幅風(fēng)景畫(huà)變得栩栩如生。最終成品側(cè)視與裝裱后的效果圖分別如圖7和圖8所示。

圖7 成品側(cè)視圖

圖8 成品裝裱后的效果圖

結(jié) 語(yǔ)

本文將凹凸提花設(shè)計(jì)方法中的填芯法和回縮法相結(jié)合，利用填芯紗的填充效果和高收縮絲的收縮性能，設(shè)計(jì)雙層提花組織，使織物表面呈現(xiàn)不同程度的凹凸效果。同時(shí)選用高經(jīng)密和高緯密進(jìn)行織造，使織物表面的凹凸效果更明顯和持久，這不僅增加了織物本身的立體感和趣味性，而且更好的滿足了消費(fèi)者對(duì)紡織面料的個(gè)性化需求。由于時(shí)間和現(xiàn)有工藝條件的限制，未來(lái)?xiàng)l件允許的情況下可對(duì)該課題作進(jìn)一步的研究和探討，主要有以下兩個(gè)方面：拓展原料應(yīng)用范圍和新型組織結(jié)構(gòu)設(shè)計(jì)。今后可選擇使用更加高端和環(huán)保的紗線原料(如桑蠶絲、亞麻)，進(jìn)行組織、工藝的設(shè)計(jì)。另一方面，可以增加一些變化組織，如蜂巢組織、透空組織等，來(lái)豐富凹凸提花織物的畫(huà)面效果。

參考文獻(xiàn)

[1] 李敏.室內(nèi)裝飾織物的市場(chǎng)現(xiàn)狀及發(fā)展趨勢(shì)[J].廣西紡織科技，2001,30(4):34-35.

[2] 印梅芬.凸凹裝飾織物產(chǎn)生獨(dú)特立體效果[J].紡織服裝周刊，2006(23):30.

[3] 荊妙蕾.凹凸組織織物的花型設(shè)計(jì)及應(yīng)用[J].毛紡科技，2005(7):32-33.

[4] 孔慶偉，顧平.高花織物的設(shè)計(jì)與開(kāi)發(fā)[J].絲綢，2007(5):12-13,17.

[5] 李道亮.裝飾織物與室內(nèi)設(shè)計(jì)[J].家具與室內(nèi)裝飾，2004(6):17-19.

[6] 人丁可，敬駱曉，峰陳紅.一種立體浮雕面料:中國(guó),CN201581193U[P].2010-09-15.

[7] 鄢慧娟，舒婉紅，吳會(huì)麗,等.六色提花織物在紋織CAD上的工藝設(shè)計(jì)[J].紡織科技進(jìn)展，2013(5):35-37.

[8] 張?bào)憬�，沈�?永久性填芯高花織物的設(shè)計(jì)[J].絲綢，2007(5):12-17.
